terinspirasi dari laptop saya yang rusak maka saya mengepos kan thread ini
Pengertian Motherboard
Motherboard atau papan induk adalah pusat dari segala aktivitas atau tempat untuk menghubungkan satu komponen satu dengan komponen yang lain
motherboard terdiri dari beberapa bagian diantaranya :
1.slot processor
2.slot VGA
3.slot PCI
4.south bridge
5.north bridge
6.konektor power
7.socket RAM
8,baterry Cmos
9.konektor floopy dan IDE
mari kita simak fungsi daripada bagian motherboard diatas
1.socket atau Slot Prosesor
Terdapat beberapa tipe colokan untuk menancapkan prosesor Anda. Model paling lama adalah ZIF ( Zero Insertion Force) Socket 7 atau popular dengan istilah Socket 7. Socket ini kompatibel untuk prosesor bikinan Intel, AMD, atau Cyrix. Biasanya digunakan untuk prosesor model lama (sampai dengan generasi 233 MHz). Ada lagi socket yang dinamakan Socket 370. Socket ini mirip dengan Socket 7 tetapi jumlah pinnya sesuai dengan namanya, 370 biji. Socket ini kompatibel untuk prosesor bikinan Intel. Sementara AMD menamai sendiri socketnya dengan istilah Socket A, di mana jumlah pinnya juga berbeda dengan socket 370. Istilah A digunakan AMD untuk menunjuk merek prosesor Athlon. Untuk keluarga prosesor Intel Pentium II dan III, slot yang digunakan disebut dengan Slot 1, sementara motherboard yang menunjang prosesor AMD menggunakan Slot A untuk jenis slot yang seperti itu.
2.Slot VGA
Port 15-pin ini adalah untuk VGA monitor atau VGA perangkat lain yang kompatibel.
3.Slot PCI
Pegembangan slot PCI 2.2 32-bit in9i mensopport bus master PCI cart seperti SCSI atau cart LAN dengan keluaran maksimum 133MB/s.
4.South Bridge
Peripheral kontroler terintegrasi VIA VT8235 yang mensupport berbagai I/O fungsi termasuk 2-channel ATA/133 bus master IDE controller, sampai 6 port USB 2.0, interface LCP super I/O, interface AC’97 dan PCI 2.2.
5.north bridge
Northbridge memiliki peran khusus yang sangat penting dalam suatu sistem motherboard. Northbridge adalah bagian yang menghubungkan prosesor (CPU) ke sistem memori dan graphics controller (AGP dan PCI Express) melalui bus berkecepatan tinggi, dan ke southbridge. Dengan demikian, Northbridge bertugas mengendalikan/ menangani komunikasi antara CPU, RAM, AGP atau PCI Express, dan southbridge. Bahkan pada sebagian chipset, di dalam northbridge juga berisi integrated video controller (pengendali video terintegrasi). Pada sistem Intel istilah integrated video controller ini disebut dengan nama Graphics and Memory Controller Hub (GMCH).
6.konektor power
konektor power berfungsi untuk menancapkan kabel power agar bisa menghubungkan pc dengan cpu dan cpu dengan listrik
7.socket RAM
Juga ada dua tipe socket memori yang kini beredar di masyarakat komputer. Memang ada juga socket terbaru untuk Rambus-DRAM tetapi sampai kini belum banyak pengguna yang memakainya. Socket lama yang masih cukup populer adalah SIMM. Socket ini terdiri dari 72 pin modul. Socket yang kedua memiliki 168 pin modul, yang dirancang satu arah. Anda tidak mungkin memasangnya terbalik, karena galur di motherboard sudah disesuaikan dengan socket memori tipe DIMM.
8.battery cmos
berfungsi untuk daya sementara pada pc

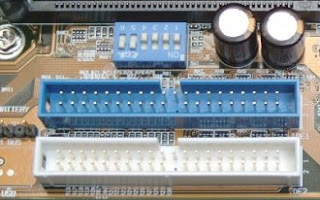

9.konektor floppy dan IDE
Konektor ini menghubungkan motherboard dengan piranti simpan computer seperti floppy disk atau harddisk. Konektor IDE dalam sebuah motherboard biasanya terdiri dari dua, satu adalah primary IDE dan yang lain adalah secondary IDE. Konektor Primary IDE menghubungkan motherboard dengan primary master drive dan piranti secondary master. Sementara, konektor secondary IDE biasanya disambungkan dengan pirantipiranti untuk slave seperti CDROM dan harddisk slave. Bagaimana menyambungkan pin dengan kabel? Mudah sekali. Pita kabel IDE memiliki tanda strip merah pada salah satu sisinya. Strip merah tersebut menandai, sisi kabel berstrip merah ditancapkan pada pin bernomor 1 di konektornya. Bila menancap terbalik, piranti yang terpasang tidak akan dikenali oleh komputer. Hal yang sama berlaku untuk menyambungkan kabel floppy dengan pin di motherboard.
Sumber :https://id.wikipedia.org/wiki/Papan_induk
Gambar :Google.com
sistem manajemen jaringan
Kali Ini saya akan menjelaskan mengenai apa itu sistem manajemen jaringan
Apa Itu Manajemen Jaringan ?
manajemen jaringan merupakan protokol standard industri yang digunakan untuk memonitor dan mengelola berbagai perangkat di jaringan Internet meliputi hub, router, switch, workstation dan sistem manajemen jaringan secara jarak jauh (remote). Baru-baru ini (pertengahan Februari 2002) Oulu University Secure Programming Group, sebuah group riset keamanan jaringan di Finlandia, telah menemukan adanya kelemahan pada SNMP v1.
Kelemahan Manajemen Jaringan
akibat Kelemahan tersebut memungkinkan seorang cracker memasang back door pada peralatan yang menggunakan SNMP v1 sehingga bisa menyusup ke jaringan dan melakukan apa saja terhadap jaringan. Kelemahan ditemukan pada SNMP trap and request facilities yang memungkinkan penyusup
memperoleh akses ke dalam sistem yang menjalankan SNMP dan melakukan serangan Denial of Service (DoS) yang membuat sistem tidak berfungsi (down) atau tidak stabil.
Sumber :https://id.wikipedia.org/wiki/Protokol_Manajemen_Jaringan_Sederhana
Hotspot
hotspot atau area bersinyal adalah tempat yang menyediakan koneksi internet pada jangkauan yang terbatas dan terkadang hanya memiliki lingkup satu gedung satu sekolah atau satu kampus dan bisa diperluas,walaupun diakses secara terbatas namun area yang mungkin dekat dengan kampus atau sekolah (misal rumah) juga bisa mengakses walaupun hanya terbatas
Sejarah hotspot
Konsep ini pertama kali dikemukakan pada tahun 1993 oleh Bret Stewart sewaktu konferensi Networld dan Interop, di San Fransisco.Dengan pemanfaatan teknologi ini, setiap orang dapat mengakses jaringan internet melalui komputer/laptop/HP/PDA yang mereka miliki di lokasi-lokasi area bersinyal ini tersedia, tentunya perangkat komputer/laptop/ponsel/PDA tersebut harus memiliki teknologi wi-fi.
Beberapa komponen dalam Hotspot adalah :
- Station bergerak (mobile)
- Access Point
- Switch, Penghala, Network Access Controller
- Server web atau server yang lain
- Koneksi Internet berkecepatan tinggi
- Penyedia Jasa Internet
- Wireless ISP
Sumber :https://id.wikipedia.org/wiki/Area_bersinyal
Switch bridge dan Eoip
konsep bridge
- menggabungkan 2 interface seperti ethernet atau sejenisnya
- penggabungan dilakukan pada layer datalink atau layer 2
- mengaktifkan bridge pada 2 buah interface akan
menonaktifkan fungsi routing di antara kedua interface
tersebut. - mengemulasi mode switch secara software
tx power :daya pemancaran sinar wireless
rx sensivity :sensitivitas menerima signal
looses :hambatan pada kabel dan konektor
eirp :daya pancar total
free space loss (FSL) :hambatan pada udara
Jenis jenis antena
omni directional
antena yang memancar hanya dengan tegak lurus
Flat panel antena
Grid antena
solid disc antena
biasanya digunakan untuk aplikasi point to point jarak jauh
sectoral antena
layaknya solid disc antena tapi memiliki 2 pemancar
Cara Dasar Setting mikrotik pada winbox
